BÀI 10: ĐẶT CỐT THÉP CHO CỘT

BÀI 10: ĐẶT CỐT THÉP CHO CỘT

Việc đặt cốt thép cho cột được thực hiện tại khung nhìn mặt cắt – Section View. Mặt cắt trong Revit chỉ có mặt cắt theo chiều đứng công trình chứ không có mặt cắt ngang công trình để thấy mặt cắt cột.
Chúng ta dùng mặt tham chiếu và chọn nó làm mặt phẳng làm việc cắt ngang qua cột làm mặt phẳng đặt cốt thép. Xem phần “Mặt phẳng làm việc Work Plane”, tại đây tôi chỉ nói các bước làm.

Tạo mặt phẳng làm việc cắt ngang qua cột

1. Mở khung nhìn mặt đứng. Đưa vùng có cột cần đặt cốt thép vào màn hình.
2. Ra lệnh Structure Work Plane Reference Plane (phím tắt RP).



3. Vẽ đường cắt ngang qua để tạo mặt phẳng cắt ngang cột như hình dưới.
4. Nhấn Modify (hoặc nhấn Esc 2 lần) kết thúc lệnh.
5. Nhấn vào mặt phẳng vừa tạo, đặt tên mat-cat-ngang t1 như hình dưới.
6. Nhấn chuột vào vùng trống, kết thúc lệnh.


7. Mở khung nhìn mặt bằng tầng đỉnh cột cần đặt thép. Trong ví dụ này là tầng 2
8. Zoom to một đỉnh cột cần đặt thép trên toàn màn hình.


Nhấn Set, chọn mặt phẳng làm việc.


Hộp thoại hiện ra, nhấn chọn Name, nhấn mũi tên, chọn tên mat-cat-ngang t1.


Nhấn OK.

1.      Đặt cốt đai cho cột

Nên đặt cốt đai trước vì cốt dọc bên trong cốt đai. Cốt đai sẽ nằm sát ranh giới với lớp bảo vệ, khi đặt thép dọc sẽ biết được vị trí chính xác.
1. Ra lệnh Structure Reinforcement Rebar.


2.      Các công cụ và Options hiện ra.
3.      Nhóm Placemant Orientation: hướng đặt cốt thép, nhấn nút Parllel to Work Plane: song song với mặt phẳng làm việc.


Tại ô Placement Plane, chọn Current Work Plane.



Tại Rebar Set, chọn:
Layout: Minimum Clear Spacing.
Spacing: 200.


Nhấn chọn tại thanh Rebar Shape Browse (hình dưới bên trái).

Nhấn chọn đường kính thanh (hình dưới bên phải).



Có thể thay đổi kích thước hình cốt đai tại Dimenssions. Hình dưới minh họa các kích thước hình dạng của cốt đai.




Chọn phương án hiển thị thanh cốt thép:
 Nhấn Edit tại View Visibility States.
 Hộp thoại hiện ra. Mặc định đánh dấu tại khung nhìn đang mở. Nhấn đánh dấu thêm vào khung nhìn 3D.
Nhấn OK.

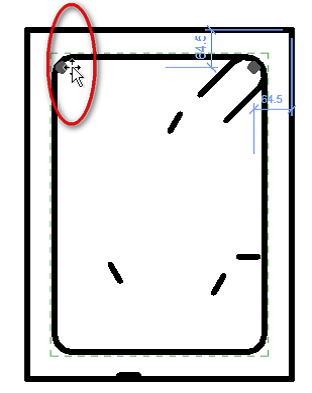

Đưa con trỏ vào đầu cột, xác định vị trí và nhấn chuột.
Nhấn Modify, kết thúc lệnh. Mở khung nhìn 3D kết quả như hình dưới bên phải.

Đặt thép dọc cột

1. Mở khung nhìn mặt bằng tầng đỉnh cột cần đặt thép. Trong ví dụ này là Level 2.
2. Zoom to một đỉnh cột cần đặt thép trên toàn màn hình.



Ra lệnh Structure Reinforcement Rebar.


Các công cụ và Options hiện ra.
5. Nhóm Placemant Orientation: hướng đặt cốt thép, nhấn nút Perpendicular to Cover: vuông góc với mặt cốp pha.


Tại Rebar Set, chọn:
Layout Rule: Fixed Number.
Quantity: 2.


Chọn phương án hiển thị thanh cốt thép:
Nhấn Edit tại View Visibility States.
Hộp thoại hiện ra. Mặc định đánh dấu tại khung nhìn đang mở. Nhấn đánh dấu thêm vào khung nhìn 3D.
Nhấn OK.


Nhấn chọn tại thanh Rebar Shape Browse (hình dưới bên trái).

Nhấn chọn đường kính thanh(hình dưới bên phải).




Chiều dài thanh: giá trị biến số B tại Dimensions là chiều dài thanh tự động cập nhật bằng chiều dài cột trừ đi phần bê tông áo. Có thể gõ số khác ngắn lại.




Đưa con trỏ vào đầu cột, xác định vị trí và nhấn chuột. Hai thanh được tạo ra.







1.      ĐÁNH SỐ THÉP :
1.      Nhấn vào kí hiệu tag thép mặt bằng.
2.      Chọn edit kí hiệu :


3.      Xóa hết các kí hiệu và loại tag:
4.      Đặt lại tên tiêu chuẩn Việt Nam.
5.      Vẽ hình tròn 2.5 :

6.      Chọn phím tắt : “VG”. Cho hiện các kí hiệu.

7.      Chọn Laber để viết số thép.

8.      Chọn rebar number :




9.      Chỉnh số phù hợp với ô tròn :

10.  Tiếp tục chọn Label, chọn quantily,  pick chuột vị trí sau ô tròn:





11.  Chọn thêm đường kính Bar Diameter :




12.  Tạo thành 2 loại




13.  Sửa lại các giá trị :

Kí hiệu : Ø tạo lập bên word.

14.  Đặt tên kiểu mới :

15.  Chọn tham biến :
Đặt tên các tham số liên quan

Kích vào số thép kí hiệu

Chọn giá trị tương đương visible, giá trị ẩn hiện



16.  Đặt tiếp tục các tham biến khác tương đương:



17.  Tiếp tục chọn đường kính và khoản cách thép :


18.  Chọn đơn vị và bỏ kí hiệu đơn vị mm :


19.  Load vào project :
Tag lại thép dầm , ta được kí hiệu trên và dưới.


    2.      Tạo thư viện vì kèo :

Revit cung cấp một bộ hệ vì kèo thư viện đủ loại, nhưng có thể không thích hợp cho công trình của bạn. Chúng ta có thể tạo thư viện theo hình dạng và kích thước tùy ý.




Trong bài ví dụ, tôi dùng kiểu vì kèo như hình dưới.

1. Ra lệnh tạo mẫu thư viện New à Family.
2. Hộp thoại hiện ra. Chọn tệp: Metric Structural Truss, nhấn Open




3   .      Tại khung nhìn này có hình các mặt phẳng khống chế kích thước với các tham biến:
 Kích thước chiều cao được cho bằng tham biến Truss height.
 Chiều dài cho bằng tham biến Truss Length.

4.      Tạo tham biến và các mặt phẳng khống chế kích thước:
Ra lệnh Create Properties Family Types.


5   .      Hộp thoại hiện ra. Trong này có các tham biến mặc định.


6  .      Nhấn nút Add, tạo thêm tham biện mới. Hộp thoại hiện ra.
· Chọn ¤ Instance.
Name: gõ đoạn nhô ra.
Group parameter under: nhấn chọn Dimenssions.
Nhấn OK.


· Trở lại hộp thoại trước, cho giá trị = 600.


· Nhấn Apply.
4. Nhấn nút Add, tạo thêm tham biện mới. Hộp thoại hiện ra.
 Chọn ¤ Instance.
Name: gõ khoảng cách giữa.

· Group parameter under: nhấn chọn Dimenssions.
 Nhấn OK.
Trở lại hộp thoại trước, cho giá trị = 400.
Nhấn Apply.

5. Nhấn OK.
6. Ra lệnh Create Datum Reference Plane (phím tắt RP).





7. Vẽ các mặt phẳng và gán tham biến như hình dưới
